三相异步电动机星形、三角形接线图
日期:2016-7-14 20:39:08人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

一般电动机三相绕组都会引出六个接头到机壳上的接线柱。

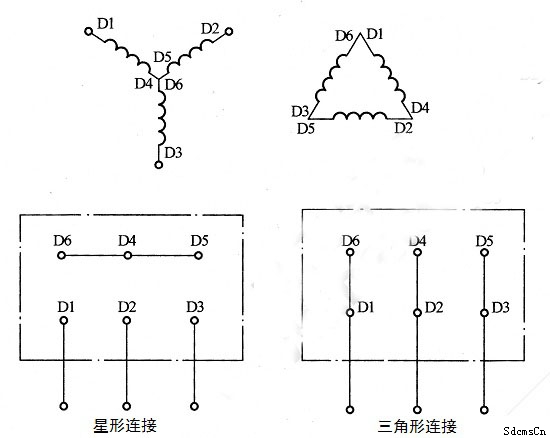

当接线柱标记D1、D2、D3、D4、D5、D6清晰可见时,若电动机为星形接法,则将D4、D5、D6接成星点,而将D1、D2、D3接三相电源,如下左图。若电动机为三角形接法,则将D1与D6连接,D2与D4连接,D3与D5连接,然后将D1、D2、D3接三相电源,如下右图。

常州维修电工,电工技能培训



接电源时要注意,电源电压应与电动机铭牌标注电压相一致。
若接线柱标记不清时,可按《捡测电动机绕组首尾端的电路接线图》方法首先检测出三相绕组首尾端,然后再按上述方法接线。
