电机的星形接法与三角形接法有
日期:2016-11-7 18:48:09人气:  标签:常州电工技能培训 常州电工上岗证培训 常州低压电工证培训

一、三角形接法与星形接法
  把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,从始端A、B、C引出三条端线,这种接法称为“星形接法”又称“Y形接法”。
  三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
常州电工上岗证培训,维修电工技能培训
     三相电源的联接方式有Y形和△形两种
  星形接法和三角形接法都是指电机本身的绕组接法,星形接法指将电机绕组三相末端接在一起,三相首端为电源端;三角形接法指将三相绕组首尾互相连接,三个端点为电源端;无论那种接法,都必须要有三相相位互差120度的三相正弦交流电源供电,不可用220V的代替的。
  因为三相交流电的三相火线( A、B、C)虽对以电压都为220V,但它们之间的相位互差120度,三相之间的电压互差380V,用三个同相位的火线是不能代替的。

二、三相电的星形接法
  对称三相四线Y-Y系统是常见常用的系统,有三条火线、一条中线。星形接法的三相电,线电压是相电压的根号3倍,而线电流等于相电流。当三相负载平衡时,即使连接中性线,其上也没有电流流过。三相负载不平衡时,应当连接中性线,否则各相负载将分压不等。
  星形接法主要应用在高压大型或中型容量的电动机中,定子绕组只引出三根线。对于星形接法,各相负载平衡,则任何时刻流经三相的电流矢量和等于零。常州维修电工,电工技能培训

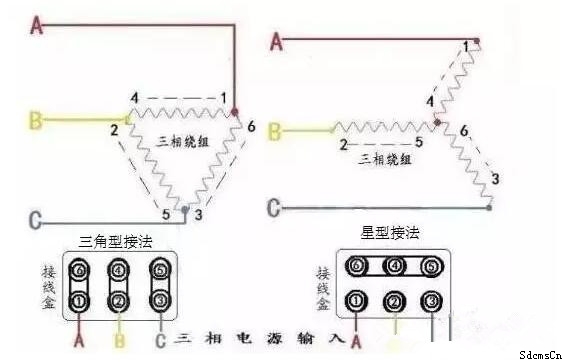

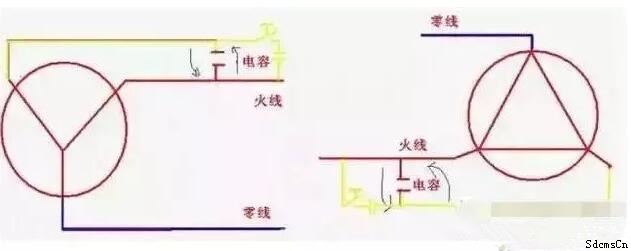

三、电机两种接线方法图

常州维修电工,电工技能培训

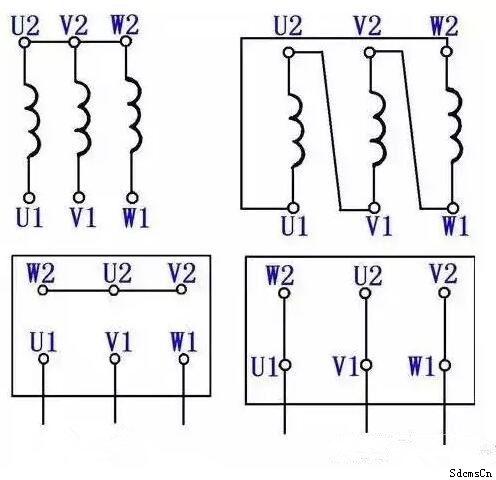

  从上图可以看出,上下桩依次联结是三角形,上面三根桩接一起是星形,如电机无接结盒
  第一相绕组头尾标上1.4
  第二相绕组头尾标上2.5
  第三相绕组头尾标上3.6
  星形接法:456接一起,123接电源
  三角形接法:1联结6,2联结4,3联接5,成为电机的三根出线

四、说明
  (1)电机三角形接法时因为没有中性点,具体方法是电机的三相绕组的头与尾分别连接,这时只有一种电压等级,线电压等于相电压,线电流等于相电流的约1.73倍
  (2)电机星形接法时因为有中性点(电机一般都是三相对称负载所以一般不引出中性线),具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍,线电流等于相电流。
  (3)需要注意的是本来星形接法的电机不能接成三角形,(如果接成三角形,这时相电压升高到约1.73倍,长时间运行必然烧毁电机)。
  (4)同样本来三角形接法的电机不能接成星形,(如果接成星形,这时相电压降低到约1.73倍,达不到正常功率,如果带额定负载,那么这时属于过载状态,时间一长也必然烧毁电机)。
  ( 5)在我国一般3-4KW(千瓦)以下较小电机都规定接成星形,以上较大电机都规定接成三角形。
  ( 6)为什么较大功率电机都接成三角形,好处是轻载启动时,为了方便降压启动(启动时接成星形,运行时换接成三角形,电机启动时间极短接成星形没关系,好处是启动电流可以降低到1/3等。
  星型接法相电流等于线电流,线电压是相电压的根号3倍, 三角形连接,线电压等于相电压,线电流是相电流的根号3倍,对于三相对称负载接成某种连接。

五、两种接法的对比
  (1)三角形接法:有助于提高电机功率,缺点,启动电流大,绕组承受电压(380V)大.增大了绝缘等级.
  (2)星型接法:有助于降低绕组承受电压(220V),降低绝缘等级.降低了启动电流。缺点,电机功率减小. 所以,小功率电机4KW以下的大部分采用行星接法.大于4KW的采用三角形接法.
  三角形接法的电机在轻载启动时采用Y-△启动,以降低启动电流!轻载是条件,因为Y接法转矩会变小,降低启动电流是目的,利用Y接法降低了启动电流!三角接法功率大,启动电流也大,星接法功率小,启动电流也小。
