声光控开关电路原理图分析
日期:2016-7-10 9:54:15人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工培训

常州维修电工,电工技能培训

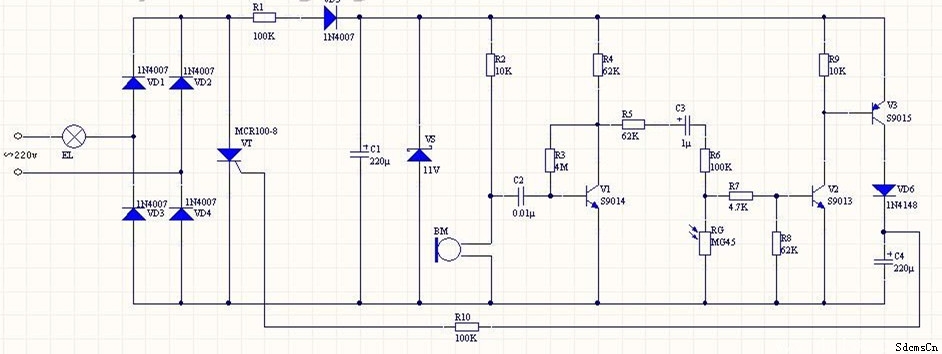

该电路是目前市面上常用的声光路灯控制器的原理图.
220V市电经过VD1~VD4组成的桥式整流输出脉动电压,经过R1,VD5,C1降压滤波后,由VS提供11V的稳定直流电压,为控制电路提供电源供给.
静态待机状态下:
BM无信号输入,V1处于静止放大状态,因为C3的隔直作用,V2基极无偏置电压而处于截止状态,导致V3的Vbe为0使得V3也处于截止状态,C4上面无电压,VT的控制极没有提供足够的导通电压,VT处于截止状态,EL没有足够的电流,处于熄灭状态。
        当外界光照强度足够时:

RG呈现低阻抗状态,即使短路C3,V2的基极也得不到足够的偏置电压而处于截止状态,导致V3的Vbe为0使得V3也处于截止状态,C4上面无电压,VT的控制极没有提供足够的导通电压,VT处于截止状态,EL没有足够的电流,处于熄灭状态。
        当外界光照强度较弱且无声音信号时:
RG呈现高阻抗状态,与R7,R8的阻值相比可视作RG为开路状态,但因为C3的隔直作用,V2基极无偏置电压而处于截止状态,导致V3的Vbe为0使得V3也处于截止状态,C4上面无电压,VT的控制极没有提供足够的导通电压,VT处于截止状态,EL没有足够的电流,处于熄灭状态。
        当外界光照强度较弱且有声音信号时:
RG呈现高阻抗状态,与R7,R8的阻值相比可视作RG为开路状态。BM输出的音频信号经过V1放大在其集电极产生了幅度极高的音频信号,通过C3耦合,这个放大后的音频信号正极性部分经过R5,R6,R7,R8分压后为V2提供了足够强的基极偏置,V2进入导通状态致使V3进入饱和导通状态,电源通过V3,VD6向C4充电,由于音频信号的频率不会很高而且声音信号有一定的持续时间,C4在这段时间内可以被充满电至10V左右,此时C4通过R10为可控硅VT提供了足够的导通电压,EL获得足够的电流,处于发光状态。当声音信号消失后,由于VD6被反向偏置,C4上的电荷只能通过R10,VT放电,而C4和R10的放电时间常数比较大,VT会保持持续导通,直到C4上的电压不足以使VT导通时,EL恢复到熄灭状态。
        根据上述分析,如果要调整该控制器的声音灵敏度,可以通过调整R4的阻值来实现,当R4的阻值增加,可以降低声音灵敏度,反之则提高声音灵敏度。如果要调整该控制器的光照灵敏度,可以通过调整R8的阻值来实现,当R8的阻值增加,可以提高控制器起作用的光照度,反之则可以降低控制器作用的光照度。R4,R8是独立调整各自的灵敏度而相互影响比较小,如果调整R5和R6的话两个参数的灵敏度都会受到影响而改变。
        本电路的EL最大功率限制在于VD1~VD4的最大电流以及VT的最大电流,根据本电路中的器件选择,最大允许电流为1A,所以EL的功率应该限制在220W以下,为留有余量,EL最好是小于等于100W的
