电工常用仪表使用方法大全-接地电阻测量仪
日期:2016-7-6 14:56:23人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工培训
 接地电阻是指埋入地下的接地体电阻和土壤散流电阻。
常州维修电工,电工技能培训
                                           常州维修电工,电工技能培训

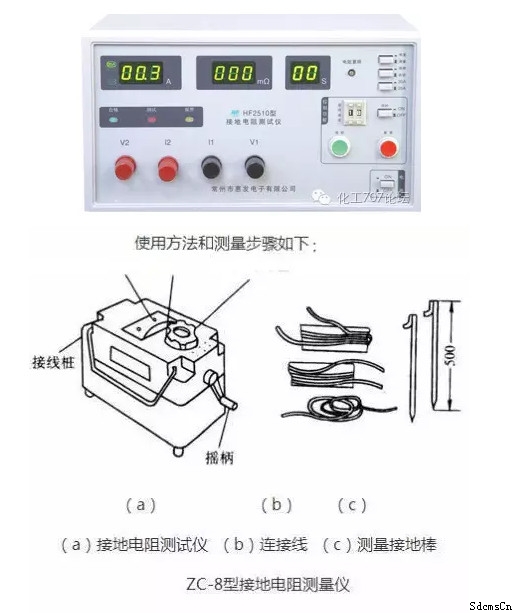

使用方法

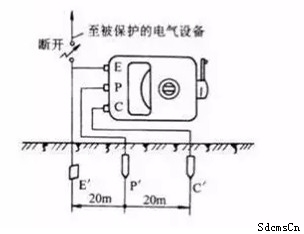

1、拆开接地干线与接地体的连接点,或拆开接地干线上所有接地支线的连接点。

2、将两根接地棒分别插入地面400mm深,一根离接地体40m远,另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方,然后进行接线。
(1)用一根连接线连接表上接线桩E和接地装置的接地体E′。
(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。
(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

4、根据被测接地体的接地电阻要求,调节好粗调旋钮(上有三档可调范围)。

5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时,随即调节微调拨盘,直至表针居中为止。以微调拨盘调定后的读数,去乘以粗调定位倍数,即是被测接地体的接地电阻。例如微调读数为0.6,粗调的电阻定位倍数是10,则被测的接地电阻是6Ω。

6、为了保证所测接地电阻值的可靠,应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻。
