电压继电器控制直流电动机能耗制动电路图解
日期:2016-7-14 20:43:39人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

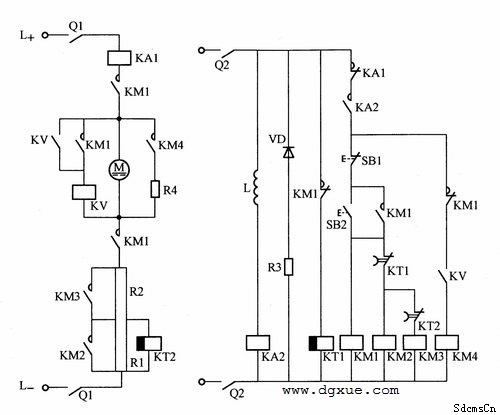

如下图所示为直流电动机单向运转串电阻起动、能耗制动电路。图中KM1为电动机电路接触器,KM2、KM3为起动短接电阻接触器,KM4为能耗制动接触器,KA1为过电流继电器,KA2为欠电流继电器,KT1、KT2为时间继电器,KV为电压继电器,R1、R2为起动电阻,R4为制动电阻。

常州维修电工,电工技能培训

电压继电器控制直流电动机能耗制动电路


停车时,按下停止按钮SB1,KM1线圈断电释放,其主触点断开电动机电枢直流电源,电动机以惯性旋转。由于此时电动机转速较高,电枢两端仍建立一定的电动势,并联在电枢两端的电压继电器KV经自锁触点仍保持通电吸合状态。KV常开触点仍闭合,KM4线圈得电吸合,其常开主触点将电阻R4并联在电枢两端,电动机实现能耗制动,转速迅速下降,当降至一定值时KV释放,KM4线圈断电,电动机能耗制动结束,转速继续下降至零。
本电路适用于电动机容量较大,但起停不太频繁的生产机械。
