三相笼式异步电动机的基本结构
日期:2016-7-18 13:39:40人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

常州电工上岗证培训,维修电工技能培训

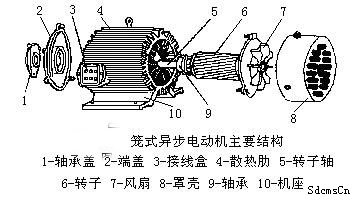

    三相笼式异步电动机主要是由定子和转子两部分组成,如上图所示。

三相异步电动机的定子部分包括机座、定子铁心和定子绕组。机座用铸铁或铸钢制成。它支承着定子铁心。定子铁心由互相绝缘的硅钢片叠制而成,内圆有槽孔,定子绕组嵌在槽内,如下图所示。

常州电工上岗证培训,维修电工技能培训

定子绕组是定子的电路部分,由三相对称绕组组成。三相绕组的各相彼此独立,按互差120的电角度嵌放在定子槽内,并与定子铁心绝缘。定子绕组的首端分别用U1V1W1表示,而绕组的末端分别用U2V2W2表示。

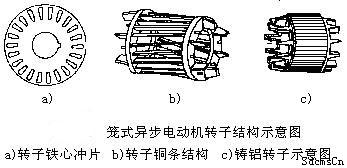

转子由转子铁心、转子绕组和转轴等部分组成。转子铁心是由外圆有槽孔的硅钢片叠制而成,槽内放置铜条(或铸铝)。铁心两端分别用导电的端环将槽内的铜条连接起来,形成短接回路;如果去掉转子铁心,转子的结构与笼子相似,如下图所示。

常州电工上岗证培训,维修电工技能培训

绕线式异步电动机只是转子结构不同,它的转子是由绕组组成的,与定子绕组一样也是三相的。
