变压器的基本结构
日期:2016-7-18 13:29:16人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

变压器是一种能改变交流电压而保持交流电频率不变的静止的电器设备。

在电力系统的送变电过程中,变压器是一种重要的电器设备。送电时,通常使用变压器把发电机的端电压升高。对于输送一定功率的电能,电压越高,电流就越小,输送导线上的电能损耗越小。由于电流小,则可以选用截面积小的输电导线,能节约大量的金属材料。用电时,又利用变压器将输电导线土的高电压降低,以保证人身安全和减少用电器绝缘材料的消耗。

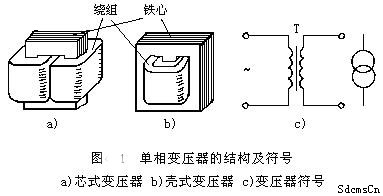

虽然变压器种类繁多,用途各异,电压等级和容量不同,但变压器的基本结构大致相同。最简单的变压器是由一个闭合的软磁铁心和两个套在铁心上又相互绝缘的绕组所构成,如图1所示。

常州电工上岗证培训,维修电工技能培训

绕组又称线圈,是变压器的电路部分。与交流电源相接的绕组叫做一次绕组,简称一次;与负载相接的绕组叫做二次绕组,简称二次,如图2所示。

常州电工上岗证培训,维修电工技能培训

铁心是变压器的磁路部分,

用厚度为0.350.5 mm时硅钢片叠戏。根据变压器铁心构造及绕组配置情况,变压器有芯式和壳式两种。

常州电工上岗证培训,维修电工技能培训

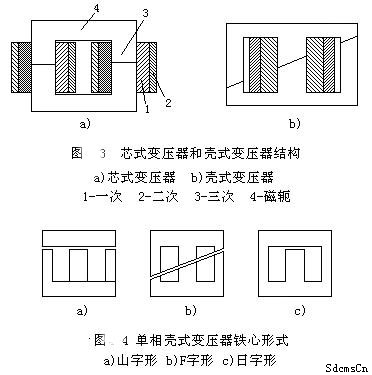

如图3a所示是单相芯式变压器,采用口形铁心。一、二次绕组分别套在铁心上。如图3b所示是单相壳式变压器,常用的有山字形(E1F形、日字形等铁心,如图4既示。
