电机星三角降压启动原理电路图
日期:2016-7-21 11:54:06人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训
常州电工上岗证培训,维修电工技能培训

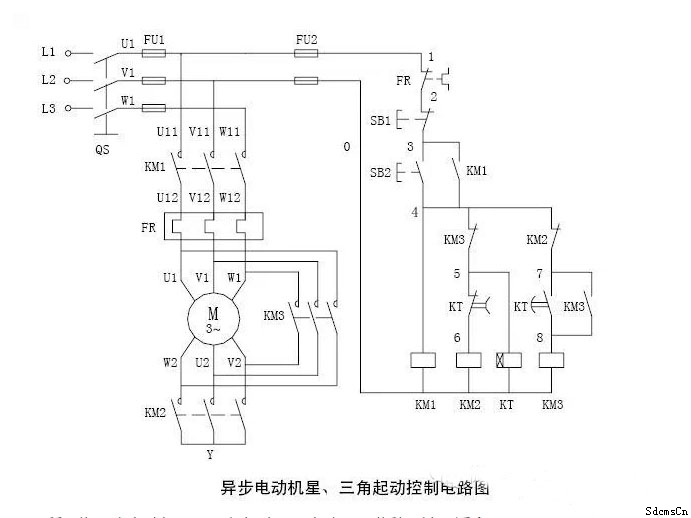

上图所示为异步电动机、星三角起动控制电路图,此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个
三个接触器作用:一个为主电路接通电源,一个为Y型启动,一个为△启动。
时间继电器作用:通过设定确定星型到三角型转换的时间,需要延时触点。
热继电器作用:提供过载保护。
熔断器作用:为电动机提供短路保护。

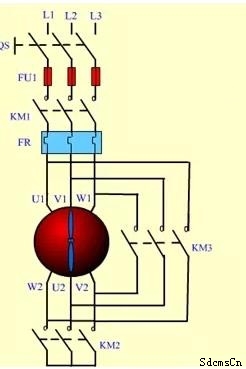

  星形——三角形降压启动控制
    电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
    Y—△起动只能用于正常运行时为△形接法的电动机。
常州电工上岗证培训,维修电工技能培训
常州电工上岗证培训,维修电工技能培训

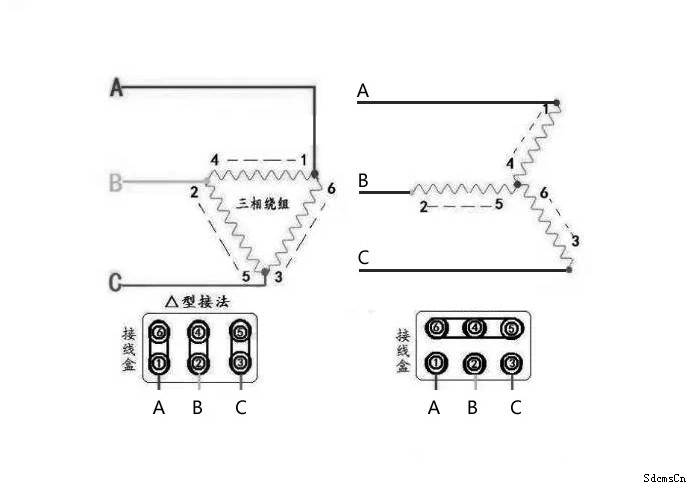

2、这是一种降压启动方式,适用的电机有局限性,能降多少压,怎么个算法,看下面图示。
常州电工上岗证培训,维修电工技能培训
3、可以看到通过Y--△,能够实现降压启动,降压起动时的电流为直接启动时的1/3。
