低压配电柜的简单介绍
日期:2016-7-23 13:36:28人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

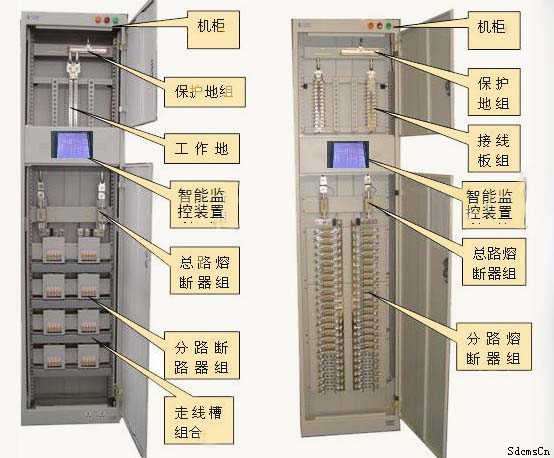

配电柜是电动机控制中心的统称,配电柜使用在负荷比较分散,回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。对配电柜有兴趣的朋友可以简单的了解一下配电柜型号,和配电柜图纸详解的相关信息。

1、分类

固定式配电屏:固定面板式开关柜,常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。

抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同,外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

2、配电柜型号

配电柜型号有很多,一般不同的厂家都有自己的型号。国产型号有MLSGCSGCK GGD等;国外厂家ABB有:MD190MNSArTuBlokset8PT等等。一般标准的型号是GB7251.1

常州电工上岗证培训,维修电工技能培训

3、配电柜型号意思
第一位:G-交流低压配电柜 ,P-开启式低压开关柜

第二位:G-固定死,C-抽出式,H-固定、抽出混装式。
第三位:L(或D-动力用,K-控制用,S-森源电气系统
GGD
较便宜,GCSGCK为经济型。
GGD/M/J①②③
G
-交流低压配电柜
G
-电器元件固定安装,固定接线
D
-电力用柜
M
-面板操作
J
-静电电容器
①-设计序号:1.分断能力为15kA2.分断能力为30kA3.分断能力为50kA
②-主电路方案代号
③-辅助电路方案代号
 PGL
□—□

 P-低压开启式配电柜

 G-电器元件固定安装,固定接线

 L-动力用

 前面-设计序号

 后面-主电路方案号

 PGL1型为15KA(有效值),PGL2型为30KA(有效值);

现在PGL已基本不用了,动力大部分采用GGD了。
