如何正确的识读的电气原理图
日期:2017-11-13人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

常州电工培训

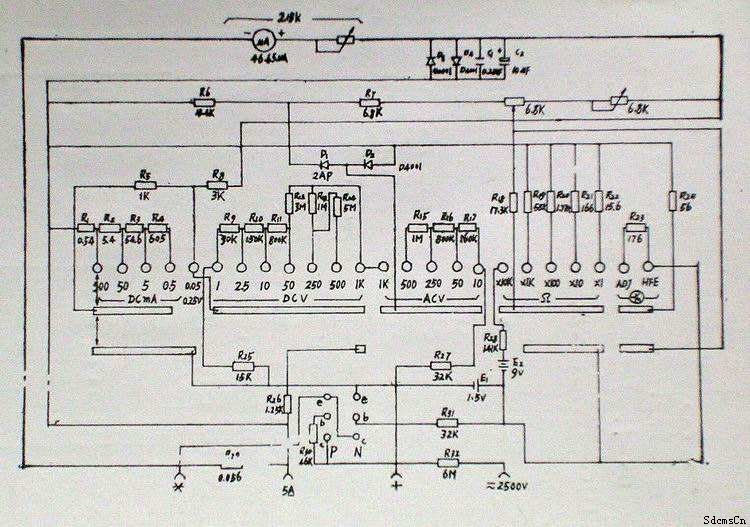

根据电工基础理论知识,面对一张电气原理图时首先分出主回路(又称一次回路)和辅助回路(又称二次回路或控制回路)。然后先看主回路,再看辅助回路。阅看主回路可按照以下4步进行:
    1、先看线路及设备的供电电源,在实际当中生产设备多采用380v,50HZ的三相交流电源,此时应看清电源引自何处;
    2、识别主回路中用了几台电动机,并了解各台电动机的功能;
    3、分析各台电动机的动作状况,着重注意它们的启动方式,是否有可逆、调速、制动等控制要求,并分析各台电动机之间是否存在制约关系;
    4、了解主回路中所用的控制电器及保护装置,例如短路保护所用的螺旋保险、过载保护的热继电器等。

    分析辅助回路时,要首先弄清辅助回路的电源电压。

例如,在电力拖动系统中,电动机台数较少,控制回路不复杂,为了减少电源种类,控制回路多直接采用380v交流电压;对于拖动多台电动机,且控制回路较为繁杂,并且所控线圈总数达5个或以上时,控制电压则多选用交流110v、220v等档级,而其中又以110v最为常用,此时线路需加装控制变压器获得与之对应的电压等级。然后了解控制回路中常用的继电器、接触器、行程开关、按钮、指示灯等的用途及动作原理。最后结合主回路有关元器件对控制回路的要求,分析出控制回路的动作过程。
    总而言之,控制回路均按其动作顺序画在两条水平(或垂直)线之间,阅读时可以从上到下(或从左到右)逐步分析。对于复杂的线路,可将其分成几个功能区(例如启动、制动、换向等)。在分析控制回路时,要紧扣主回路动作与辅助回路的联动关系进行,孤立地分析辅助回路是不可取的
